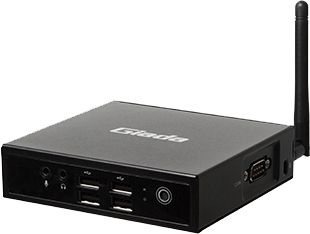

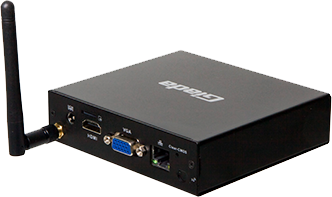

DN72

ARM架构媒体播放器

采用RK3288 4核Cortex-A17处理器

板载2GB DDR3L内存

提供HDMI显示接口输出，支持4K显示

板载eMMC 16GB储存，TF卡扩展

提供1x RJ45，支持Mini-PCIe扩展3G模组，1x SIM卡槽

产品介绍

经典商用显示ARM核心，同平台方案无缝替换；4核Cortex-A17高效视频播放核心；板载DDR3L-1333MHz低功耗内存，可选2G/4G规格，满足不同场景应用需求。

提供一组HDMI数字显示接口，一组VGA模拟显示接口，最大1080P单屏播放能力，满足常规数字标牌多媒体显示需求；双屏拓展、复制、独显模式自由选择。

11.6cm*10.7cm超紧凑机壳，仅成年人手掌大小；全金属机身被动散热，商用场景防尘、静音，极大降低设备使用损耗；符合VESA悬挂套件标准，灵活布署。

杰和科技自研无人值守专利技术：定时开关机、看门狗计时器、RTC宕机自检、红外遥控、局域网唤醒。有效节省能源的耗费，极大降低现场人力的维护成本。

全面适配杰和科技GDSM数字化信息发布管理系统：设备输出信息远程管理、播放素材云端上传、内容播放时间编排、设备运行数据查询。高附加值商用显示管理软件包，支持私有 / 共有云配置，布署迅速高效。

技术参数

处理器	CPU	RK3288 4核Cortex-A17 CPU
	主频	Up to 1.8GHz
	系统芯片组	SOC
	BIOS	AMI Source Code
内存	规格	DDR3L-1333MHz
内存	板载内存	板载2GB
图形显示	GPU	ARM Mali-T764
	图形引擎	4K H.264/H.265 video decoder, 1080P video encoder/1080P 60fps video decoders
	HDMI2.0	1 x HDMI (Max. 3840 x 2160 @60Hz)
网络	网卡芯片	Realtek RTL8211E Gigabit Ethernet
网络	网络接口	1x RJ45
I/O接口	USB接口	3 x USB 2.0, 1 x USB2.0 OTG
	显示接口	1 x HDMI
	音频	1 x MIC-IN, 1 x AUDIO-OUT
	串行端口	1 x RS232
	Minin-PCIe	1 x 全高 Mini-PCIe，可扩展3G信号
	SIM卡槽	1x SIM卡槽
	WiFi+BT模组	板载WiFi+BT模组 (工作頻率: 2.4G/5G; 輸出功率: IEEE802.11 a/b/g/n/ac)
无人值守技术	JAHC	看门狗计时器/自动开关机/RTC/遥控
存储接口	eMMC	板载16GB eMMC
TF卡槽	1xTF卡槽
操作系统	Android	Android 5.1/7.1
电源要求	供电类型	直流供电（DC-IN）
电源要求	电源适配器	12V/2A
机器外观	外壳材料	金属
	颜色	黑色
	安装方式	支持桌面安放(标准方式) 支持VESA挂架(JT NUC-JC530)
	尺寸	116.6mm x 107.4mm x 30mm
外部环境	工作温度	0℃ ~ 40℃ ( 32 ℉ ~ 104 ℉ )
外部环境	相对湿度	95%@40℃(非凝结)
标准认证	电磁兼容	CE/FCC Class B，CCC

产品特点

采用RK3288 4核Cortex-A17处理器

板载2GB DDR3L内存

提供HDMI显示接口输出，支持4K显示

板载eMMC 16GB储存，TF卡扩展

提供1x RJ45，支持Mini-PCIe扩展3G模组，1x SIM卡槽
