P67-G1

基于Intel Skylake/Kabylake平台OPS-C可插拔模组

采用Intel®Kabylake/Skylake平台处理器

搭载NV GT1030 2G GDDR5 独立显示芯片

采用双通道DDR4内存设计，最大可扩展至32GB

提供1x DP+1x HDMI显示接口输出，JAE端输出HDMI信号

支持mSATA、M.2多种存储方式

支持3x USB 3.0,3x USB 2.0,1x RS232()可选

支持2x Mini-PCIe扩展mSATA/WiFi模块

产品介绍

杰和OPS-C可插拔模组P67-G1符合OPS-C规范，支持Intel® Skylake/kabylake平台处理器，采用DDR4内存设计（最大可扩展至32GB）。

P67-G1搭载NV GT1030 独立显示芯片，集成了512个流处理器，搭配128-bit 2GB GDDR5显存，显存频率高达6008MHz，其性能是GT730的大约三倍。GT1030支持4K Ultra HD输出，且热功耗TDP仅为30W，能效比非常高，完全符合智慧城市中环保城市的定位理念。

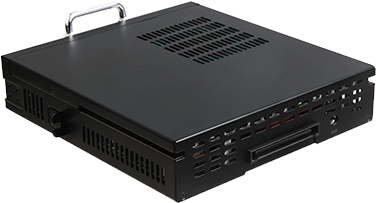

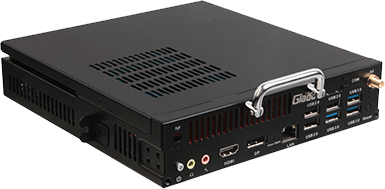

P67-G1尺寸为180.8 x 195.2 x 42.5mm，黝黑小巧的外观，凸兀有致的接口与外观设计，高强度的钢结构壳体，配上专业化的电子图层，抗干扰能力得到大幅度提升，同时也可对内部电子元件提供极好的保护作用。防尘、防静电、防污染设计，大大提升了整机使用寿命。

杰和科技自研无人值守专利技术：定时开关机、看门狗计时器、RTC宕机自检、红外遥控、局域网唤醒。有效节省能源的耗费，极大降低现场人力的维护成本。

技术参数

处理器	CPU	Intel^®Skylake/Kabylake系列处理器
	BIOS	AMI Source Code
	芯片组	H110
内存	规格	DDR4-2133MHz

	插槽	2x SO-DIMM
最大内存	32GB
图形显示	GPU	NV GT1030 2G GDDR5
	JAE端	1x HDMI（Max.4096 x 2160 @30Hz）

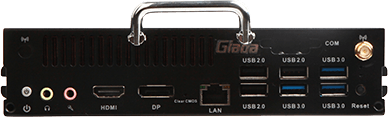

	前端输出	1x DP（Max.4096 x 2160 @60Hz）1x HDMI（Max.4096 x 2160 @30Hz）
网络	网卡芯片	Realtek RTL8111H Gigabit Ethernet
网络	网络接口	1 x RJ45
I/O接口	USB接口	3x USB 3.0，3x USB 2.0
	音频接口	1× AUDIO-OUT，1× MIC-IN
	串行端口	1x RS232
	Mini PCIe #1	1x 全高Mini-PCIe扩展mSATA
	Mini PCIe #2	1x 全高Mini-PCIe扩展WiFi
	M.2	1x M.2（2242/2280）扩展SSD
存储	mSATA	1x mSATA
存储	M.2	1x M.2（2242/2280）扩展SSD
无人值守	JAHC	看门狗/上电自启/RTC/网络唤醒
操作系统	Windows	Windows 7/8.1/10(64-bit)
操作系统	Linux	支持
电源要求	供电类型	DC-IN
电源要求	输入电压	12V-19V
机器外观	尺寸 (W x D x H)	180.8mm x 195.2mm x 42.5mm
外部环境	工作温度	0-40℃ at0.7m/s Air Flow
外部环境	相对湿度	95%@40℃（非凝结）
标准认证	标准认证	CE/FCC Class B
