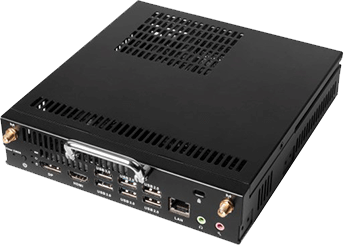

PBH11

基于Intel Tiger Lake平台OPS-C可插拔模组

采用Intel® Tiger Lake-H平台，支持i5-11400H/i7-11800H等处理器
1 x SO-DIMM DDR4-3200MHz内存，最大扩展32GB
支持1 x HDMI, 1 x DP显示，支持8K视频输出
1 x SATAIII支持2.5寸HDD/SSD
1 x M.2(2242/2280)拓展SSD
6 x USB3.2 Gen2
1 x RJ45, 1 x M.2(2230)拓展WiFi/BT（支持CNVi）

联系我们

产品介绍

Intel^® Tiger Lake-H处理器

杰和OPS可插拔模组PBH11符合英特尔®OPS-C标准规范，采用英特尔®Tiger Lake-H平台处理器，采用单通道DDR4内存设计（最大可扩展至32GB）。

多端接口满足不同需求

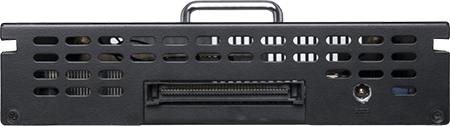

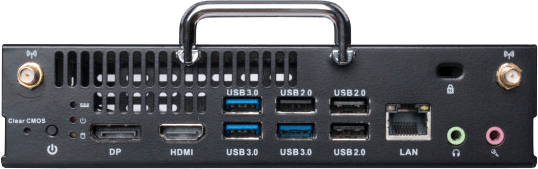

支持1x HDMI+1x DP数字接口输出，DP接口可支持8K分辨率,JAE端输出HDMI信号，提供6xUSB3.2Gen2,支持M.2、SATA存储方式，满足不同应用需求，适用于电教平台、交互式应用、电子白板、远程会议等环境。

精致小巧使用便捷

PBH11尺寸为179.8*194.6*41.8mm，黝黑小巧的外观，紧凑有序的接口布局设计，高强度全金属结构壳体，抗干扰能力得到大幅度提升，同时也可对内部电子元件提供极好的保护作用。防尘、防静电、防污染设计，大大提升了整机使用寿命。

杰和JAHC高可靠无人值守技术加持

杰和科技自研无人值守专利技术：定时开关机、看门狗计时器、RTC宕机自检、局域网唤醒。有效节省能源的耗费，极大降低云服务人力维护成本。

技术参数

处理器	CPU	Intel^® BGA1787 Tiger-Lake-H
	BIOS	AMI Source Code
	芯片组	HM570
内存	规格	DDR4-3200MHz
	插槽	1x SO-DIMM
	最大内存	32GB
图形显示	GPU	Intel® UHD Graphics
	前端输出	1 x HDMI (Max. 4096 x [email protected] ) 1 x DP(Max. 7680 x [email protected] )
	JAE端	1 x HDMI (Max. 4096 x [email protected] )
网卡	网卡芯片	1 x Realtek RTL8111H Gigabit Ethernet
网卡	网络接口	1x RJ45
I/O接口	USB	6 x USB3.2 Gen2(10Gbps)
	音频接口	1 x Audio out，1 x Mic in
	M.2	1 x M.2 (2230) for WiFi/BT（支持CNVi） 1 x M.2 (2242/2280) for SSD，可在PCIe和SATA切换
	Mini-PCIe	1 x Mini-PCIe for 3G/4G & mSATA
存储	M.2	2x M.2（2242/2280）扩展SSD
无人值守技术	JAHC	看门狗/上电自启/RTC/网络唤醒
操作系统	Windows	Windows 10（64-Bit）
操作系统	Linux	支持
电源要求	供电类型	DC-IN
电源要求	输入电源	19V
物理特性	外壳材料	金属/黑色
	尺寸	200mm x 180mm x 42mm (7.87” x 7.09” x 1.65”)
	颜色	黑色
外部环境	工作温度	0℃ ~ 40℃ ( 32 ℉ ~ 104 ℉ ) at 0.7m/s Air Flow
外部环境	相对湿度	[email protected] （非凝结）
认证	CCC
版权说明	The Adopted Trademarks HDMI,HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.
