PB611

基于Intel Rocket Lake平台OPS-C可插拔模组

采用Intel^®Rocket Lake-S平台处理器

支持1x SO-DIMM DDR4内存，最大可扩展至16GB

提供1x HDMI+1x DP数字接口输出，JAE端输出HDMI信号，支持4K

1 x M.2 (2242/2280)NVME for SSD,1 x M.2(2242/2280) SATA for SSD，1xSATA

支持3x USB 3.2 Gen1,3x USB 2.0

产品介绍

杰和OPS可插拔模组PB611符合英特尔®OPS-C标准规范，采用英特尔®Rocket Lake平台处理器，采用单通道DDR4内存设计（最大可扩展至16GB）。

支持1x HDMI+1x DP数字接口输出，JAE端输出HDMI信号，提供3x USB 3.0,3x USB 2.0,支持M.2、SATA存储方式，满足不同应用需求，适用于电教平台、交互式应用、电子白板、远程会议等环境。

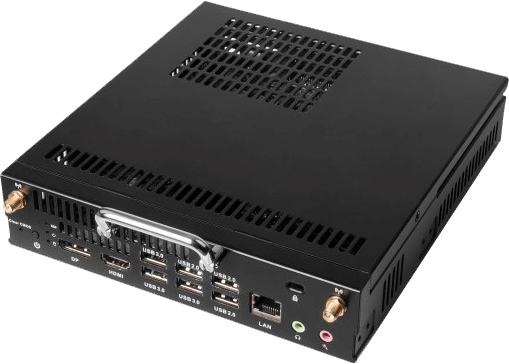

PB611尺寸为179.8*194.6*41.8mm，黝黑小巧的外观，紧凑有序的接口布局设计，高强度全金属结构壳体，抗干扰能力得到大幅度提升，同时也可对内部电子元件提供极好的保护作用。防尘、防静电、防污染设计，大大提升了整机使用寿命。

杰和科技自研无人值守专利技术：定时开关机、看门狗计时器、RTC宕机自检、局域网唤醒。有效节省能源的耗费，极大降低云服务人力维护成本。

技术参数

处理器	CPU	Intel^® LGA1200 Socket 10/11th Gen.
	BIOS	AMI Source Code
	芯片组	H510
内存	规格	DDR4-3200MHz
	插槽	1x SO-DIMM
	最大内存	16GB
图形显示	GPU	集成显卡
	前端输出	1x DP (Max.5120x3200 @60Hz) 1x HDMI (Max.4096x2160 @60Hz)
	JAE端	1x HDMI (Max.4096x 2160 @60Hz)
网卡	网卡芯片	Realtek RTL8111H Gigabit Ethernet
网卡	网络接口	1x RJ45
I/O接口	USB	3x USB 3.2 Gen1，3x USB 2.0
	音频接口	1x MIC-IN ,1x AUDIO-OUT
	M.2 1#	1x M.2 (2230)扩展WiFi/BT
	M.2 2#	1x M.2（2242/2280）NVME扩展SSD
	M.2 3#	1x M.2（2242/2280）SATA扩展SSD
存储	SATA	1x 2.5"SATA扩展HDD/SSD
存储	M.2	2x M.2（2242/2280）扩展SSD
无人值守技术	JAHC	看门狗计时器/自动开关机/RTC/网络唤醒
操作系统	Windows	支持
操作系统	Linux	支持
电源要求	供电类型	DC-IN
电源要求	输入电源	12V-19V
物理特性	外壳材料	金属
	尺寸	179.8mm x 194.6mm x 41.8mm
	颜色	黑色
外部环境	工作温度	0℃ ~ 45℃ ( 32 ℉ ~ 113 ℉ ) at 0.7m/s Air Flow
外部环境	相对湿度	[email protected] （非凝结）
认证	CE/FCC Class B,CCC
权限说明	The Adopted Trademarks HDMI,HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

产品特点

采用Intel^®Rocket Lake-S平台处理器

支持1x SO-DIMM DDR4内存，最大可扩展至16GB

提供1x HDMI+1x DP数字接口输出，JAE端输出HDMI信号，支持4K

1 x M.2 (2242/2280)NVME for SSD,1 x M.2(2242/2280) SATA for SSD，1xSATA

支持3x USB 3.2 Gen1,3x USB 2.0
